Konfigurasi Internet Indihome

Konfigurasi Internet IndiHome (Speedy) pada ONT Huawei HG8245A

Konfigurasi ini akan berjalan, tentu saja jika layanan dan konfigurasi internet di network maupun service node PT Telkom tidak ada masalah.

Secara default, IP address ONT HG8245 adalah 192.168.100.1, dengan user telecomadmin dan password admintelecom. Buat konfigurasi IP address laptop yang digunakan secara manual.

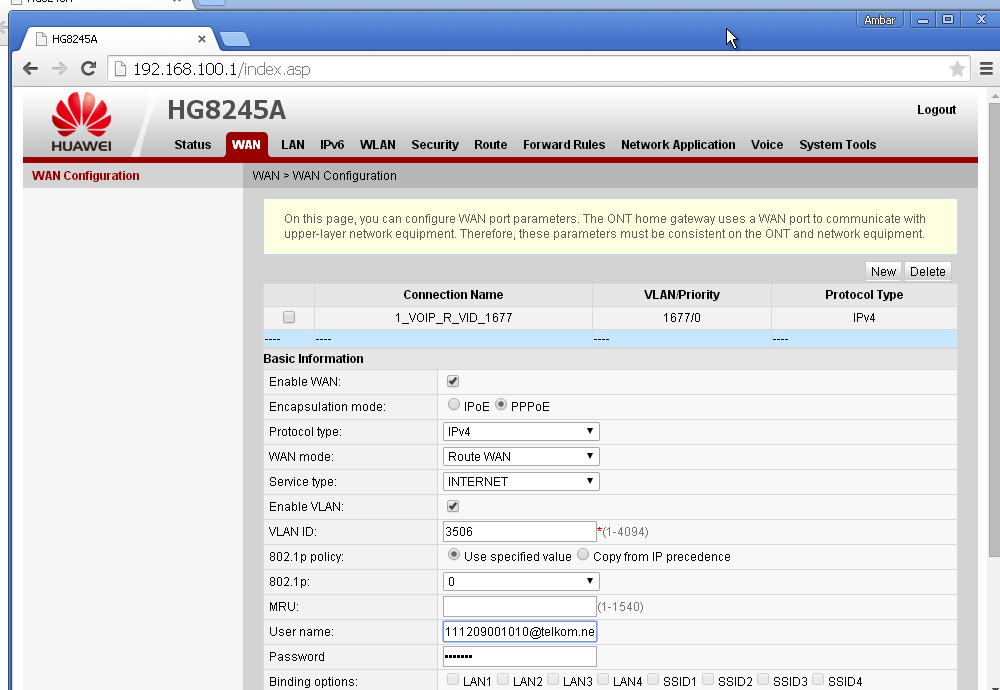

Konfigurasi WAN
Contoh konfigurasi mode Router, [Konfigurasi Bridge : klik disini] dari menu : pilih WAN, kemudian pilih New, muncul tampilan seperti berikut :

Kemudian :

• pilih enable WAN (√ )
• Pilih : PPPoE
• WAN Mode : pilih Router
• Enable VLAN (√)
• VLAN ID : Sesuaikan dengan VLAN OLT untuk layanan terkait (contoh : 3506)
• Jika pilihan WAN Mode adalah Router : Inputkan Username dan Password
• Klik apply

Berikutnya, kita buat binding option. Namun, sebelum memilih binding, kita perlu mengkonfigurasi LAN work mode dan WLAN terlebih dahulu.
IPV4 information, kita biarkan defaultnya.

Jika Layanan sudah aktif, dan konfigurasi benar maka ONT sudah mendapat IP Address. Status dapat dilihat pada Status - WAN information.

LAN Work Mode

Untuk mengkonfigurasi port ethernet LAN sebagai port layer 3, beri tanda centang (√ )

Pada contoh ini, dipilih LAN1 , LAN2 dan 3. Jangan lupa klik apply.

Wireless LAN

Tergantung pada kebutuhan, wireless pada ONT ini dapat diaktifkan (enable) atau tidak diaktifkan (disable). ;
Untuk mengkonfigurasinya, pilih : WLAN.

• Jika wifi tidak diperlukan, hilangkan tanda √ pada kotak disebelah kiri enable;
• Jika wifi diperlukan, beri tanda ü pada kotak disebelah kiri enable;

Kita bisa menggunakan SSID1 atau menambah SSID baru. SSID1 tidak dapat dihapus, jika tidak dibutuhkan, cukup dibuat disable.
Jika ingin menambah SSID, pilih new.

Pada tampilan berikut, terdapat 2 SSID, SSID disable dan SSID enable

Binding Option
Selanjutnya, kembali ke WAN, pilih konfigurasi untuk internet, kemudian tambahkan binding option.Disini dipilih LAN1, LAN3 dan SSID2,. Kemudian klik apply.

Konfigurasi selesai, layanan dapat digunakan di LAN1, LAN3 atau SSID2

Menyimpan Konfigurasi
Untuk menyimpan konfigurasi, digunakan menu System Tools - Configuration file - Save Configuration.

Semoga sharing ini bermanfaat

Remote ONT ZTE F600

Kadangkala kita membutuhkan untuk meremote Home Gateway yang ada dirumah dari lokasi lain, misalkan dari kantor. Demi keamanan, agar tidak semua orang dapat mengakses Home Gateway, vendor sengaja mem-blok akses dari remote. Namun mereka juga menyediakan fasilitas layanan jika dibutuhkan.

Konfigurasi Security - Service Control

ONT ZTE F660 dari Telkom, mempunyai beberapa versi firmware. Disini saya menggunakan F660 dengan versi V2.30.20P8T8S. Untuk melihat versi firmware, melalui menu : Status - Device Information , sebagai tampilan berikut :

Pada F660 versi ini, kita dapat me-remote http, dengan meng-enable kan security pada service control.

Disini, kita tentukan IP Address Laptop yang digunakan untuk me-remote. Pada contoh ini, IP address yang saya gunakan untuk meremote adalah : 203.130.201.34, Sedangkan IP Address F660 yang diremote adalah 36.72.66.222

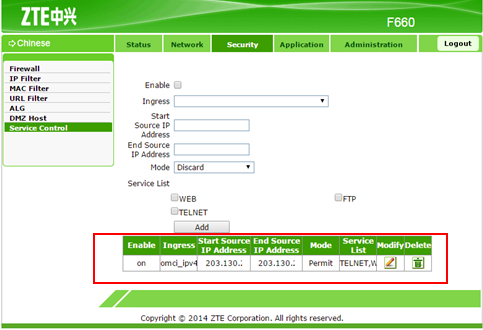

Untuk mengkonfigurasi Service ini, dari menu : pilih security - Service control :

Kemudian :

• Enable : berikan tanda centang.
• Ingress : pilih WAN Connection, disini omci1_ipv4_pppoe_1.
• Start Source IP Address : Inputkan IP Address awal, yang akan digunakan untuk meremote. Contoh disini : 203.130.201.34
• End Source IP Address : Inputkan IP Address akhir, yang akan digunakan untuk meremote. Contoh disini : 203.130.201.34, karena yang diijinkan untuk meremote hanya satu IP address.
• Mode : Permit .
• Service List : berikan tanda centang untuk service yang diijinkan untuk diakses, disini dicontohkan : web (http) dan telnet.
• Kemudian klik pada add.

Hasilnya seperti tampilan berikut :

Cek IP Address WAN PPPoE

Sebelum mengakses F660, kita pastikan terlebih dahulu IP Address public

Koneksi WAN dan meremote F660

Cek IP Address dari lokasi untuk meremote, pastikan sama dengan IP address dalam konfigurasi.

Dan.... dari browser, inputkan IP Address Public F660

atau telnet dari WAN

Security pada ONT ZTE V2.30.20P5T4S

Pada versi ini, tidak terdapat fitur service control.

Backdoor Modem Speedy Telkom

Seringkali kita tidak tau bahwa sebenernya dari modem standart yang dikasih speedy untuk kita ternyata ditaruh backdoor....kalo orang awam sih mungkin ga ngaruh dibuatnya..tapi jika ini di gunakan hacker semua aktifitas kita kemungkinan bisa di mata-matai oleh blackhat(istilah para cracker)ato hacker jahat...langsung saja ini ada beberapa trik (sebenernya ini dah lama dibahas di berbagai komunitas it maupun hacker)tapi apa salahnya semua orang bisa tahu(seperti misi saya....semoga orang Indonesia pada pinter2 dan ga terlalu dibodohi oleh negara lain...langsung aja ya(malah pidato......wkwkwk)

Panduan menghilangkan @wifi.id, multiuser, remote cwmp modem Speedy

(Cara ini hanya berlaku untuk modem TP-LINK, ga tau kalau modem LAIN)

Bila kalian menggunakan modem dari telkom speedy, bisa dipastikan bahwa akan terjadi multiple SSID, dan dipastikan ada multi user login, dan setting modem bisa diremote oleh telkom. Hal termudah untuk melihat adalah bilamana kita login ke modem kita (192.168.1.1) akan terlihat logo telkom.

langkah-langkahnya

Cara mengetahui IP Address modem :
1. Ketik ipconfig

2. Liat di bagian gateway, nah di situ terlihat ip address kan? itulah ip address modemmu. Jadi kau nanti ketik telnet ip addressmu yg di gateway itu.

Saatnya menghilangkan SSID @wifi.id bawaan modem Telkom Speedy =
1. Pilih dari Start Menu, Accecories, Command Prompt ATAU ketik di bagian RUN = cmd, lalu enter

2. Ketik telnet 192.168.1.1 (Contoh = bila IP modem anda adalah 192.168.1.1)

3. Masukkan username dan password modem anda (contoh = default username modem = admin, password = admin, ga tau kalau modem anda). Untuk modem merk lain bisa dicoba username = support, password = theworldinyourhand

4. Ketik rt setbssidnum 1

5. Setelah di enter, lalu modem akan booting/restart, ditunggu beberapa saat. (Nah sekarang @wifi.id, @groovia.id sudah hilang,
cuma SSID yg aktif milik kita saja yang akan dipancarkan wifi).

Cara lain menghilangkan multi SSID @wifi.id untuk merk modem lain :
1. Masuk di browser anda, ketik : 192.168.1.254
2. Masukan username : support
dan password : theworldinyourhand
3. Pilih BASIC>WLAN. Lihat baris ke 5 di wireless setting ada SSID INDEX yang isinya SSID1, ganti isinya menjadi SSID2, trus lihat baris ke 8 ada tulisan SSID yang dicentang ENABLE, HILANGKAN centang ENABLE, klik submit, nanti SSID2 hilang.
4. Cara yang sama buat mendisable-kan SSID3 dan SSID4

Sekarang kita akan meng-non-aktifkan multi user yang tertanam dalam modem TP-LINK (tipe modem logo telkom td-8817, w8101g, w8151n dan 8951n ). Asal kalian tahu, bahwa ada 3 multi user yang ditanamkan oleh telkom speedy =
Username : admin
Password : admin

Username : user
Password : user

Username : support
Password : support

Untuk modem ZTE/huawei firmware telkom :
username : support
dan pasword : support
-atau-
username : support
password : theworldinyourhand

Sekarang bagaimana menghilangkan multiuser tersebut agar tidak diutik2 orang iseng maupun diremote oleh telkom dari jarak jauh?
Ini caranya menghilangkan multiuser =
Lakukan poin 1 – 3 di atas.
4. Ketik sys multiuser off seperti ini =
TP-LINK>sys multiuser off
Akan ada balasan = Multi-user mode: 0
Lalu ketik sys multiuser2remote 0
TP-LINK> sys multiuser2remote 0
Akan ada balasan = Now multiuser2remoteaccess is 0.
Lalu ketik sys multiuser3remote 0
TP-LINK> sys multiuser3remote 0
Akan ada balasan = Now multiuser3remoteaccess is 0

Beberapa jenis modem cukup hanya 1 perintah “sys multiuser off”. Untuk modem yang menyediakan perintah “sys multiuser2remote 0″ dan “sys multiuser3remote 0″, maka perintah tersebut harus diaktifkan. Dengan perintah tersebut, harusnya sudah tidak ada username (selain admin) yang bisa remote akses via web/telnet ke modem.

Anda kira sudah selesai? Masih belum, hasil setting terakhir adalah
meng-non-aktifkan ACS di bagian CWMP =
1. Ketik di website : IP_address_modem/access/access_cwmp.htm
Misal = bila IP address modem adalah = 192.168.1.1 maka menjadi
192.168.1.1/access/access_cwmp.htm

Kenapa harus kita mengetik manual ? karena menu CWMP-nya dihidden / disembunyikan oleh telkom agar tidak diutik2 oleh kita. Lalu apa gunanya cwmp aktif? agar kalau ada apa2 dengan settingan modem kita, petugas telkom tidak perlu dateng ke rumah kita, tapi cukup diremote dari jarak jauh oleh mereka. Maksudnya sih baik, tapi kalau setting milik kita dirubah2 seenaknya oleh mereka tanpa kita ketahui, juga ga enak di kitanya dong…

2. Klik Deactivated, lalu klik SAVE

Untuk modem lain, masuk di bagian ADVANCED>CWMP, hilangin centang Enable di ujung atas.

Cara manual meng-non-aktifkan CWMP (bila cara di atas tidak bisa) =
Pada command DOS promp, setelah ketik telnet 192.168.1.1 dan memasukkan username & password admin, ketik ini = sys cwmp switch 0
Di mana 0 = deactivated dan 1 adalah activated

Nah Cara terakhir sekarang meng-non-aktifkan PVC yang tidak terpakai. Biasanya, PVC yg terpakai adalah PVC1. Hal itu bisa terlihat pada saat login di modem, langsung terlihat status modem saat itu. Di gambar terlihat bahwa PVC1 yang terpakai untuk koneksi internet (bisa terlihat bila modem saat itu terkoneksi internet). Sedangkan PVC lain tidak aktif, dan TIDAK PERLU diaktifkan

Setelah kita tahu PVC yg aktif, misalnya PVC1, lalu semua PVC dinon-aktifkan. Caranya =
Klik Interface Setup, lalu klik Internet, Pilih PVC0, lalu klik Deactivated, lalu disave.

Ulangi langkah di atas lagi untuk semua PVC selain PVC1 yang aktif.

Bila berhasil, hal tersebut bisa dilihat diklik di bagian STATUS, Device Info :

Dari gambar terlihat sekarang cuma PVC1 saja yang aktif.

Nah sudah selesai semua men-non-aktifkan “BACKDOOR” setting dari telkom-nya. Jadi kalian sudah aman. Idealnya sih, kita update firmware modem tersebut.

TEKNIK UNTUK MEMUNCULKAN MENU INTERNET, LAN & WIRELESS DI INTERFACE SETUP MODEM SPEEDY WIFI

Contoh bila menu Wireless di Interface Setup Modem anda hilang, coba login dulu ke modemnya (sebisa mungkin sebagai admin). Lalu di url address ditambahin /basic/home_wlan.htm
Contoh (bila ip address modem anda : 192.168.1.1) diketik di url address = 192.168.1.1/basic/home_wlan.htm
Cara yang sama berlaku bila menu Internet di interface setup modem hilang = 192.168.1.1/basic/home_wan.htm
Untuk menu LAN di Interface Setup modem hilang = 192.168.1.1/basic/home_lan.htm

TEKNIK TAMBAHAN UNTUK MELIHAT USERNAME+PASSWORD SPEEDY =
1. Lakukan perintah cmd atau Command Prompt, lalu ketik telnet 192.168.1.1
2. Login sesuai username dan password admin.
3. Lalu di posisi TP-LINK>, ketik = show all

TEKNIK UNTUK MENGUPGRADE FIRMWARE MODEM BAWAAN SPEEDY TD-W8951ND & TD-W8151N =
CARA PERMANEN UNTUK MENGHILANGKAN LOGO TELKOM & @wifi.id, multiuser BAWAAN SPEEDY

Code:

NADA2RINDU> sys modelcheck off
old model check flag: on.
new model check flag: off.
product/customer/version number: 89XXX/XXXXX/X

5. Kalau sudah selesai, ketik = exit
6. Download firmware terbarunya di sini = http://www.tp-link.com atau search di google (pastikan masuk di website resmi tp-link
7. Pilih firmware sesuai versi modemmu (kalau V3 ya pilih V3, kalau V5 ya pilih V5), pilih yang paling atas (paling update), didownload manual.
8. Upgrade firmware diusahakan memakai kabel LAN, jangan secara wifi.
9. Semoga Berhasil !!

berikut video cara mematikan remote jarak jauh modem speedy

Share Usee Tv

Banyak sekali artikel yang udah bahas gimana sih share usee tv ke jaringan ..
misal artikel ini
sumber http://ifanetindonesia.com/

Kali ini kami akan membagikan sedikit “clue” bagaimana kita Share Siaran UseeTV di Hotspot Mikrotik dengan menggunakan Wireless ( Jaringan Hotspot Mikrotik ) sehingga dapat dinikmati dari jarak jauh 0 – 5 KM dari lokasi terpasangnya Jaringan FO tersebut.

Sisi Server

1. Sistem Hotspot sudah berjalan dengan baik, kalo yg belum diselesaikan dulu

2. Pada mikrotik bikin VLAN di port Hotspot pada contoh IPTVHotspot

3. VLAN hotspot kemudian dibuat bridge dengan port yang konek dengan port USEETV pada contoh iptv ke modem bawaan speedy

Selengkapnya bisa lihat dibawah ini :

Sisi Client

1. Bikin vlan pada port dimana port yang dibikin gateway

2. Vlan tersebut harus sesuai dengan VLAN ID server

3. Vlan yang sudah dibuat kemudian set bridge dengan port dimana port tersebut mengarah ke setopbox dari telkom yang dibuat untuk USeeTV

Update lebih mudah, kita tidak perlu menggunakan router di sisi klien jika STB yang kita miliki mengguankan STB dari telkom yang warna putih seperti gambar.
Hanya dihubungkan ke perangkat Wireles kita, kemudian di STB aktifkan menu VLAN. USeeTV kita bisa kita gunakan.

tapi masih banyak kelemahan misal  tidak bisa menggunakan 2 decoder...atau nontonnya harus ngikut stb pusat..

kan ga seeneaknya sendiri dong nontonnya

atau misal pake VLAN seperti artikel berikut

sumber :http://blog.bangdavid.com/

Alhamdulillah hari ini telah diingatkan dengan satu kalimat yang ditulis oleh jasakom waktu jalan-jalan bareng keluarga ke sebuah toko buku togamas di kediri, kurang lebih tulisannya seperti ini "tuliskan pengetahuanmu kesebuah buku yang bermanfaat bagi dirimu sendiri atau orang lain jangan hanya diangan-angan...!" sungguh ngena kata-katanya :-)
Oke trimakasih sudah mau mengunjungi blog yang saya sendiri jarang membukanya hehe... :-), kali ini saya akan menuliskan teknik atau cara yang bisa diterapkan kawan-kawan yang ingin sharing IP-TV atau USEE-TV melalui aksespoint apapun merknya yang penting bisa konek dengan aksespoint klien dengan mode "Bridge" berikut saya gambarkan topologinya :

berikut saya sertakan konfigurasi EOIP dimikrotik :

Langkah :

1. create ip address baru

2. buat eoipnya masukkan ip local-address  dan remote-address dan tentukan tunnel-IDnya (tunnelID ditentukan sebagai tanda koneksi EOIP)

3. create bridge

4. tentukan port dan EOIP yang menjadi grup bridge yang telah dibuat

Oke sudah selesai untuk konfigrasi mikrotik dari sisi sumber dan tujuan kurang lebih hampir sama,

tahap berikutnya dari sisi sumber tinggal colok port yang digunakan untuk UseeTV dari modem ke ether yang ditunnel dengan EOIP, dari sisi tujuan colokkan kabel LAN ke STB-TV ke port yang ditunnel.

Oke trimakasih semoga ini bisa mengingatkan saya dan bermanfaat bagi teman-teman yang membutuhkan, semoga bermanfaat. amiiin...

masih banyak kekurangan misal  harus ada 2 router untuk sampe ke client

kali ini saya akan share gimana caranya memutar uSEE TV dengan Pc yang dipake client dengan murah meriah tanpa ada tambahan alat untuk klien.sangat simple.....yang penting punya PC/ laptop ..saya dapet pengaaman nih juga dari beberapa temen di grup komunitas

Topology sbb:

Dan yang paling penting adalah setting PC/laptop punya client:

1.instal dulu VLC di PC

2.bikin play list berupa daftar-daftar TV yang mau di tonton...

    (untuk cari port dan ip TV di usee TV lakukan tourch di mikrotik ketika kita buka ch di usee tv

    kalo ga mau ribert import play list berikut......DOWLOAD

hasilnya

SEKIAN....... SEMOGA BERMANFAAT

Rabu, 23 Desember 2015

Code Meteran Pra Bayar

0 ENTER ==> Restart Meter (Jika ada gagal/periksa)
3 ENTER ==> Untuk mengetahui Total KWH Listrik yang telah lalu.
7 ENTER ==> Untuk mengetahui batas KWH.
9 ENTER ==> Untuk mengetahui Daya yang digunakan.
69 ENTER ==> Untuk mengetahui Counter Jumlah berapa kali mati.
59 ENTER ==> Untuk mengetahui Jumlah KWH pengisian terakhir.
54 ENTER ==> Untuk mengetahui kode token terakhir.
47 ENTER ==> Untuk mengetahui Daya yang sedang dipakai.
44 ENTER ==> Untuk mengetahui Ampere yang sedang terpakai.
41 ENTER ==> Untuk mengetahui Voltase Listrik.
90 ENTER ==> Untuk mematikan Lampu LED.
123xx ENTER ==> Untuk merubah delay Alarm, Misal 12310 untuk 10 menit.
78 ENTER ==> Untuk mengetahui delay alarm dalam menit.
456xx ENTER ==> Untuk merubah batas minimal alarm, misalnya 45605 untuk 5KWH.
79 ENTER ==> Untuk cek batas minimal alarm.
75 ENTER ==> Untuk Cek ID Meter PLN Prabayar.

Kamis, 08 Oktober 2015

Biquad Antena

Membuat Antena Biquad Sebagai Penguat Sinyal Wifi Internet

          Dengan menjamurnya penggunaan frekuensi 2,4 GHz saat ini, maka diperlukan suatu peralatan berupa antena yang mudah dibuat dengan harga murah, tetapi daya tangkap sinyalnya cukup kuat, salah satu antena yang dimaksud adalah antena Biquad. Antena Biquad ini memiliki penerimaan sinyal 10-20 Dbi, bentuknya sangat simple dan kecil sehingga antena ini sangat mobile dan lebih bermanfaat bagi sobat blogger yang selalu mobile dalam menjalankan aktivitas atau pekerjaan secara online menggunakan internet.

          Antena Biquad merupakan antena yang terbuat dari kawat dipole loop berbentuk kubus (quad) ganda dengan reflektornya berbentuk sebuah flat panel (large flat sheet) dengan lebar sisi yang sedikit lebih panjang daripada rangkaian dipolenya sehingga bertindak seolah-olah sebagai bidang yang tak berhingga luasnya. Letak reflektor tidak jauh dari dipolenya yang bertujuan untuk mengurangi radiasi ke arah belakang. Dengan jarak yang kecil antara antena dengan reflektornya, maka susunan ini juga menghasilkan gain yang lebih besar pada radiasinya ke arah depan. Gain yang dihasilkan oleh antena ½ dari large flat sheet reflektor relatif tergantung dari jarak dipolenya. Semakin jauh jarak dipolenya, gain yang diperoleh akan semakin kecil namun bandwidthnya akan semakin besar. Sedangkan pola radiasi antena biquad pada umumnya berbentuk globe seperti terlihat pada gambar 1 berikut ini.

Gambar 1. Pola radiasi antena Biquat

          Dimensi Antena Biquad merupakan perpaduan 2 bauh elemen antena quad yang dirangkai menjadi sebuah elemen antena. Panjang elemen driven antena biquad adalah 1λ yang mana nilai panjang gelombangnya (λ) yang dapat dirumuskan sebagai berikut: λ = c / f

Dimana : λ = Panjang gelombang (m),

                c = Kecepatan gelombang cahaya (3 x 10⁸ m/s)

                f  = Frekuensi kerja antena (Hz)

          Untuk rancangan elemen dipole antena biquad didapat dari panjang gelombang ½ λ yang dibentuk menjadi dipole lipat sehingga panjang masing-masing sisinya menjadi ¼ λ agar kondisi matching terpenuhi. Jarak dipole biquad yang digunakan sejauh 1/8 λ dari reflektornya. Reflektor antena biquad berbentuk bujur sangkar dengan panjang sisi yang sedikit lebih panjang daripada panjang sisi elemen dipolenya, dengan perbandingan : Ra = 1/4 R atau R = 4 x Ra

Dimana : R = Panjang sisi reflektor (m),

               Ra = Panjang sisi elemen dipolenya (m)

Perancangan ukuran desain antena biquad dapat digambarkan sebagai berikut :

Gambar 2. Rancangan ukuran elemen antena Biquad

          Setelah melakukan perancangan untuk mengetahui unjuk kerja suatu antena yang sesungguhnya maka dilakukan serangkaian pengujian parameter-parameter sesuai dengan yang dibutuhkan, yaitu :

- Pola radiasi, untuk mengetahui keterarahan radiasi lebar berkas dan penguatan yang dihasilkan antena,

-   Polarisasi antena, untuk mengetahui arah vektor medan elektrik dan magnetiknya,

-   VSWR (voltage standing wave ratio) antena, untuk mengetahui kualitas penyaluran daya dan bandwidth dari antena.

          Nah untuk itu pada pertemuan kali ini penulis akan menyajikan artikel tentang cara membuat antena Biquad sebagai penguat sinyal wifi internet. Adapun bahan dan peralatan yang diperlukan serta cara atau langkah pembuatannya dapat dijelaskan sbagai berikut :

Bahan-Bahan Yang Diperlukan :

1.  PCB polos ukuran 122 x 122 mm,

2.  Pipa tembaga ½ inchi sepanjang 50 mm,

3.  Kabel coxial loss rendah RG-8 atau RG-58 sepanjang 300 mm,

4.  Seutas kawat tembaga 2,5 mm atau 2 utas kawat tembaga 1.5 mm sepanjang 250 mm,

5.  N konektor

6.  USB wireless adapter yang memiliki konektor antena dengan tipe konektor RP-SMA.

Peralatan Yang Diperlukan :

1.  Solder listrik dan kawat tenol,

2.  Gergaji besi,

3.  Bor listrik,

4.  Amplas atau kikir,

5.  Tang, Obeng dan Cutter,

6.  Selotip/isolasi listrik..

Langkah Kerja Pembuatan :

1.    Membuat Reflektor Antena

          Potong PCB polos dengan polabujur sangkar ukuran 122 x122 mm, kemudian tentukan titik tengahnya dan lubangi dengan ukuran diameter 10 mm, seperti terlihat pada gambar berikut ini.

Gambar 3. Reflektor antena dari PCB polos

 2.   Membuat Elemen Antena

          Tarik inti tembaga dari dalam kabel listrik jenis NYA atau NYM diameter 2,5 mm, potong sepanjang 244 mm, amplas ujungnya sedikit saja. beri tanda goresan dengan cutter tiap 30,5 mm, pastikan ada 8 bagian/sisi. Bentuklah menjadi seperti pada gambar di bawah ini dengan menggunakan tang agar membentuk sudut siku 90°.

Gambar 4.Kabel listrik NYM 2,5 mm

Gambar 5. Bentuk elemen antena Biquad

3.    Membuat Poros Antena

          Potong pipa tembaga sepanjang 50 mm, pada salah satu ujungnya di belah tengah sepanjang 2 - 3 mm, dan setengah bagiannya di buang. Kemudian masukkan pipa dalam lobang tengah pcb reflektor, pastikan jarak ujung pipa tembaga (yang ada coakannya) 15 mm dari permukaan reflektor, lihat gambar berikut ini.

Gambar 6. Ukuran pipa tembaga sebagai poros antena Biquad

Gambar 7. Poros antena yg telah terpasang pada lubang reflektor

4.   Merekatkan Elemen Antena

          Saatnya kita satukan elemen antena dengan poros pada reflektor yang telah dbuat pada langkah sebelumnya. Titik tengah biquad ada dua macam, yaitu yang terpisah, dan yang tidak terpisah. Titik tengah yang terpisah di solder ke poros di bagian coakan yang tinggi, sedangkan titik tengah yang menyatu biarkan menggantung. Pastikan titik tengah biquad tersebut tepat berada di titik tengah poros dan pastikan juga ujung elemen ada di sisi yang ada tekukannya, seperti terlihat pada gambar berikut ini.

Gambar 8. Merekatkan elemen antena pada poros reflektor

Gambar 9. Elemen antena yg telah terpasang pada poros reflektor

5.    Membuat Kabel Jumper

          Potong kabel coaxial RG-8 atau RG-58 sepanjang 300 mm, kupas lapisan luar sepanjang 20 mm, dan kupas intinya sehingga tersisa insulator kurang lebih 4 mm. Kemudian potong isolasi selubung kabel listrik jenis NYM (yang tadi inti tembaganya di ambil) sepanjang 30 mm dibelah tengah, tempatkan di ujung yang akan masuk ke poros kemudian di selotip/isolasi listrik. Atur serabut tembaga agar rapi usahakan jangan menggumpal karena akan menyulitkan saat dimasukkan ke poros reflektor.

Gambar 10. Kabel coaxial RG-58 yg telah dikupas

Gambar 11.Kabel jumper yang telah jadi

6.    Memasang Kabel Jumper

          Masukkan ujung kabel jumper yang telah kita buat pada langkah sebelumnya, kemudian solder ujung inti kabel jumper ke titik tengah elemen yang menggantung tadi.

Gambar 12. Kabel jumper telah terpasang pada elemen antena Biquad

7.    Menghubungkan Antena dengan USB Wireles Adapter

          Hubungan konektor bagian bawah kabel jumper dengan konektor antena pada USB wirelles adapter, seperti terlihat pada gambar di bawah ini. Selanjutnya hubungkan USB wirelles adapter ke laptop atau PC computer yang siap untuk menangkap dan memperkuat sinyal wifi internet.
